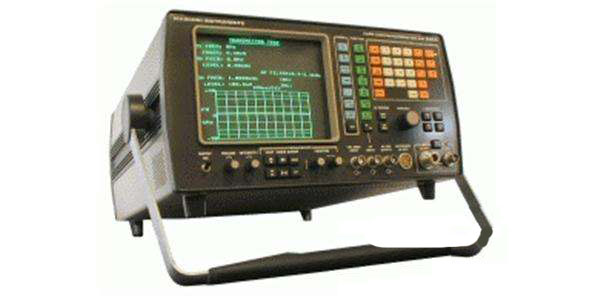

Marconi|IFR 2955A|2955B|2955R无线电综合测试仪

Marconi/IFR 2955A/2955B/2955R是一种无线电综合测试仪，它包括测试量程到1000兆赫的移动式无线电收发讯机所要求的全部测量设备，是一种设计为工作台或移动应用的，紧凑配套的装置，它能看作下述14种仪器的组合：
    射频频率计，音频频率计，射频信号发生器，射频功率计，音频和直流电压表，调制度表，失真度表，信噪比(S/N)或信纳(SINAD)计，数字存贮示波器，顺序音调解码和编码，双音多频(DTMF)解码和编码，数字码静噪(DCS)解码和编码。
    按钮选择为每一种仪器测量提供了全部必须的互连，从而消除了在利用分离的诸仪器时所需要的许多互连。功能选择和数据输入在彩色码盘上进行，从左至右逻辑地安排了码盘的操作顺序。采用阴极射线管示波器，极大地增强了仪器的工作，提供数据输入时的提示和操作顺序指南，也显示仪器的设置和测量结果，通过示波器的重复扫描，单次和保持，以及五个自动量程条形图显示了模拟测量。

射频信号发生器：400kHz~1000MHz
射频功率计：0.05mW~150W
射频频率计：1.5MHz~1000MHz
全功能双工测量仪：用于测量标准双工器，跨段双工器及转发器 调制分析仪：调频/调幅/调相
2个音频信号源/调制信号源：10Hz~20kHz
音频电压表：0V~100V(自动量程选择) 20Hz~50kHz(或DC方式)
音频频率计：20Hz~20kHz 50kHz数字存储示波器
音频SINAD信纳比表
音频S/N信噪比表
音频DISTORTION失真度仪
POCSAG编码器/DCS编码器
DTMF、CCIR、EEA、EIA、ZVEI等编/解码器
26个非易失存贮单元
全部GPIB编程功能，可用于自动测试系统
性能指标
射频信号发生器
频率： 范围：0.4MHz~1000MHz
分辨率：50Hz(≤530MHz); 100Hz(530MHz~1000MHz)
指示：8位数字显示
精度：与内频标准相同
输出电平：
范围：N型座：-135~-15dBm(0.04μV~40mV)
BNC座：-115~+5dBm(0.4μV~400mV)
单端双工：-140~-21.5dBm(0.0224μV~18.85mV)
双端双工：-115~-15dBm(0.4μV~40mv)
分辨率：0.1dB
指示：4位数(dBm/μV, PD/EMF和dBmμV）
精度：对高于-127dBm的电平为±2dB
频谱纯度
连续波调频：<30Hz(到520MHz) <60Hz(到1000MHz) (0.3~3.4kHz权重均方根值)
典型值8Hz~250MHz, 15Hz~500MHz, 30Hz~1000MHz
谐波：仅指在0.4~1000MHz频段内的谐波
<-20dBc 到1.5MHz
<-25dBc 1.5~250MHz
<-20dBc 250~1000MHz
分谐波：530MHz内没有,<-25dBc到1000MHz
寄生信号：
载频88MHz以上<-45dBc,低于110MHz,<-35dBc,高于 110MHz,
载频到1000MHz<-60dBc
偏离20kHz的信噪比：
<-106dBc/Hz到500MHz
<-100dBc/Hz到1000MHz
射频泄漏：小于0.2微伏电位降
保护：N型座：反向功率过载时,荧屏上显示REMOVE RF INPUT （除去射频输入）.同时听到机内喇叭的报警声。
BNC座：输入功率大于1瓦时，跳闸电路自动断开射频输入；荧屏上显 示REMOVE RF INPUT；并听到喇叭的报警声，反向功率保护最大为50 瓦。
调制发生器
幅度调制
连续波范围：1.5~400MHz, 可用范围400kHz~500MHz
调制深度范围：0~99%
调制频率范围：20Hz~20kHz
分辨率：1%
精度：±7%设置±1位数，对1仟赫调制频率，调制深度不大 于85%； ±10%设置±1位数，调制频率从50Hz至5kHz，调制深 度从0至70%; ±15%设置±1位数,调制频率从50Hz至5 kHz,调制深度 从0至85%。
外调幅输入
输入阻抗：1MΩ(并有约40微微法电容)。
连续波范围：1.5~400MHz。
调幅度范围：0~99%。
调制频率范围：20Hz~20kHz。
灵敏度：50Hz至5kHz，调幅度70%以内；1.5V峰值对应30%调幅度: ±10%±1%调幅度； 50Hz~15kHz,调幅度85%以内；1.5V峰值对应30%调幅度 ±15%±1%调幅度；
调幅失真度：<2%失真度，1kHz调制频率， 30%调幅度，用0.3~3.4kHz带宽
频率调制
连续波范围：0.4~1000MHz
频偏范围：0~25kHz
调制频率范围：20Hz~20kHz
分辨率：25Hz(<6.25kHz频偏)， 100Hz(<25kHz频偏)
精度：±7%±10Hz(1kHz调制频率)， ±10%(50Hz~15kHz调制频率)
外调频输入
输入阻抗：1MΩ
连续波范围：0.4~1000MHz
频偏范围：0~30kHz频偏
调制频率范围：1Hz~50kHz
灵敏度：1V峰值对应5kHz频偏±10%
FM失真度：<1%失真度，1kHz调制频率， 5kHz频偏，用0.3~3.4kHz带宽
相位调制
连续波范围：0.4~1000MHz
相位偏移范围：0~10弧度
调制频率范围：0.3~3.4kHz
分辨率：0.025步级弧度，<6.3弧度 0. 1步级弧度，<6.3弧度 指示：3位数
精度：±8%，1kHz调制频率 ±11%，0.3~3.4kHz调制频率
外调相输入
输入阻抗：1MΩ
连续波范围：0.4~1000MHz
相位偏移范围：0~10弧度
调制频率范围：0.3~3.4kHz
灵敏度：0.5V峰值对应5弧度±12%， 在1kHz调制频率
调相失真度： <2%，1kHz调制频率，有5弧度相位偏移,用0.3~3. 4kHz带宽
音频发生器
双音调：有两个频率，形状和电平分别受控的音调
输出阻抗：<5Ω
频率
输入
范围：50Hz~15kHz,可用范围10Hz~20kHz
分辨率：0.1Hz从10Hz至9.999kHz, 1Hz从9.999到20kHz
精度：±0.01Hz, 10Hz~100Hz, 0.1Hz, 100Hz~20kHz
形状：正弦波，方波，三角波和锯齿波
输出电平EMF(开路电动势)
范围：0.1mV~4.095V均方根值(正弦波和方波) 0.1mV~4.095V峰值(三角波和锯齿波)
精度：±5%±1步级，50Hz~15kHz
设置：0.1mV步级(0.1~409.0mV) 1mV步级（409mV~4.095V）
信号纯度(正弦波)
失真度：<0.5%, 1kHz调制频率， <1%, 50Hz~15kHz调制频率
寄生噪声：<0.1mV均方根值，用CCITT噪声带宽
直流偏置：<10mV直流
射频频率计
频率
量程：1.5~1000MHz
分辨率：1Hz或10Hz到200MHz， 10Hz从200MHz到1000MHz
精度：与内频标相同±1个字
阻抗：50Ω标称值
电压驻波比：
N型座：<1.2:1到500MHz <1.35:1到1000MHz
BNC座：<2.2:1到1000MHz
灵敏度：N型座:5mW,选择发射机测试方式.选择单端双工方式, 灵敏度降至20mW BNC座：50mV可用
射频功率计
输入 阻抗：与射频频率计相同
电压驻波比：与射频频率计相同
量程：N型座:发射机测试方式,50mW至150mW,可用到5mW 单端双工方式，100mW至150mW，可用到20mW 双端双工方式,50mW至100mW,可用到5mW BNC座:0.05mW至1.0W
连续工作：75W, 0~50℃
最大输入：
N型座：发射机测试方式，150W 单端双工方式，150W 双端双工方式，100W
BNC座：1.2W，跳闸电路工作在1W，过载保护达50W
频率范围：1.5~1000MHz
分辨率：1%条形图量程指示
精度:
±10%±1个字，不高于500MHz时
±15%±1个字，不高于960MHz时
±20%±1个字，不高于1000MHz时，
±1.25dB±1个字>5mW，频率范围825至905MHz
调制度表
输入
手动调谐:提供偏离载频的频率差值指示,三位数和小数点显 示,指示最大的正值或负值误差。
自动调谐:提供测量值，并同时显示射频频率，射频功率，调 制频率及调制度
灵敏度：
N型座：发射机测试方式5mW(0.5V) 单端双工方式20mW(1V)
BNC座：0.05mW(50mV)
探测时间：选择10Hz分辨率时小于3秒
可用的音频滤波器：带通--0.3~3.4kHz 低通--0.3kHz或15kHz
外接滤波器途径：将后面板插座的解调信号接到外接滤波器输 入，再由滤波器输出接至前面板音频输入插座
幅度调制
连续波量程：1.5~400MHz
调幅度量程：0~90%，低于100MHz 0~80%，100~400MHz，手动调谐状态可用到100% 自动转换量程(条形图),0~10,0~30,0~100%调幅度
调制频率量程：50Hz~10kHz,10Hz~15kHz可用
分辨率：1%调幅度
精度：
±5%读数±1个字,1kHz调制频率
±8.5%读数±1个字,50Hz~10kHz
解调失真度:在30%调幅度和1kHz调制频率时,用0.3至3.4kHz 带通；<2%，载频不低于21MHz, <5%，载频低于21MHz,
寄生调幅：<1%，用0.3至3.4kHz带通，输入大于10mW(N型座) 或0.1mW(BNC座)频率调制
连续波量程：1.5~1000MHz
频偏量程：0~25kHz
自动转换量程(条形图)，0~1，0~3，0~10，0~30kHz
调制频率
量程：50Hz~10kHz, 可用量程10Hz~15kHz
分辨率：10Hz频偏不大于2.5kHz， 1%频偏不大于25kHz
精度：±5%±1个字，1kHz调制频率 ±7.5%±1个字，50Hz~10kHz范围
解调失真度：<1.5%失真度，5kHz频率，1kHz调制频率， 用0.3~3.4kHz带通滤波器
寄生调频：<30Hz均方根值，不高于500MHz <60Hz均方根值，不高于1000MHz 用0.3~3.4kHz带通，输入大于20mW(N型座)或0. 2mW(BNC座)
相位调制
连续波量程：1.5~1000MHz
相位偏移量程：0~10弧度
调制频率量程：0.3~3.4kHz
分辨率：1%或0.01弧度
精度：±5%±1个字，1kHz调制频率 ±7.5%±1个字，0.3~3.4kHz调制频率，用750μs去加重
噪声和失真度表
信纳(SINAD)
频率：1kHz
量程：0~18dB, 0~50dB
分辨率：0.1dB
精度：±1dB
灵敏度：50mV(100mV对应40dB信纳测试)
失真度(DISTORTION)
频率：1kHz
量程：0~10%，0~30%失真度
分辨率：0.1%失真度
精度：±5%读数±0.5%失真度
灵敏度：50mV(100mV对应1%失真度测试) 信噪比(S/N)
量程：0~30dB,0~100dB
分辨率：0.1dB
精度：±1dB
灵敏度：50mV(100mV对应40dB信噪比测试)
音频频率计
量程：20Hz~20kHz
分辨率：0.1Hz或1Hz
精度：与内频标相同±1个字，±0.1Hz或0.02%
灵敏度：50mV
